Machine's group :CNC measuring machine
Type :WALTER HELICHECK BASIC
 Pdf (Print)
 Information request

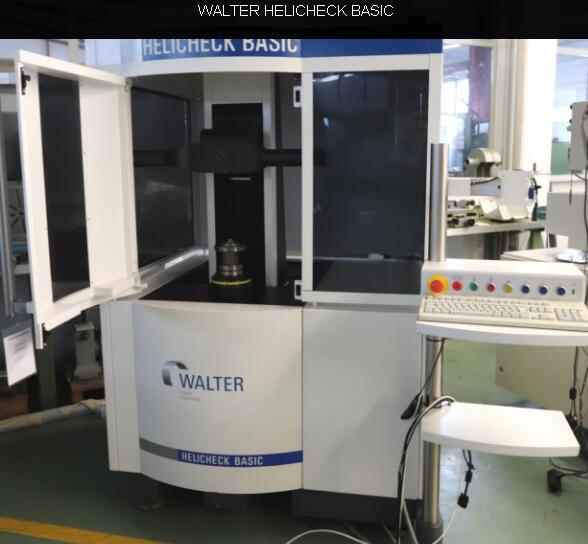

 WALTER HELICHECK BASIC
 5 Image(s)
Back
Technical data
Max. measuring length  400 mm
max. diameter  320 mm
Maximum workpiece weight  25 kg
Travels:
X axis  270 mm
Y axis  460 mm
Z axis  325 mm
Max. forwarding speed  100 mm/s
Measuring ways:
    longitudinal  200 mm
    transversal  400 mm
    vertical  210 mm
Spindle a-axis:
Number of rounds max.  60 rpm
Roundness  2 μm
Work-piece clamping:
ISO  50
Voltage 50 Hz 3x  230 Volt
Air connect  6 - 7 bar
Machine's weight about  1000 kg
Overall dimensions machine:
    Length  1290 mm
    Width  1185 mm
    Height  1933 mm
機臺組：數控測量機

類型：Walter Helicheck Basic

沃爾特·赫利切克基礎

5圖像

背部

技術資料

最大測量長度400 mm

最大直徑320 mm

最大工件重量25 kg

旅行：

X軸270毫米

Y軸460毫米

Z軸325毫米

最大前進速度100 mm/s

測量方法：

縱向200 mm

橫向400 mm

垂直210 mm

主軸A軸：

最大輪數60轉/分

圓度2微米

工件夾緊：

國際標準化組織50

電壓50赫茲3x 230伏

空氣接頭6-7巴

機器重量約1000公斤

機器外形尺寸：

長度1290毫米

寬度1185毫米

高度1933毫米
