二手DÖRRIES SCHARMANN Solon 3 HV/DTV加工中心進口手續須知

機床組別：通用加工中心

類型：D_rries Scharmann Solon 3 HV/DTV

控制器：Siemens Sinumerik 840 D

D_ries Scharmann Solon 3高壓/DTV

8圖像

背部

技術資料

機器數量2

軸總數5

縱向行程（X軸）1500 mm

橫向行程（Y軸）1200 mm

垂直行程（Z軸）1250 mm

表分區（B）360x0.0001°

軸

工作臺速度：

高達1-500轉/分

2號

長度1000毫米

寬度1000毫米

運輸重量2000公斤

換刀器：

工具數量161

工具直徑300 mm

最大工具重量25 kg

主軸前端：hsk-A 100

主軸轉速：

無級的

從10轉/分

高達4000轉/分

電壓50赫茲3x 400伏特

主軸電機40千瓦

所需總功率180千瓦

機器重量約50000公斤

機器外形尺寸：

長度26600 mm

寬度11500毫米

高度4200毫米

各種配件：

全濺水艙

冷卻劑系統

過程控制裝置

片式輸送機

托盤：4號

一套工具夾

Machine's group :Universal machining center
Type :DÖRRIES SCHARMANN Solon 3 HV/DTV
Controller :SIEMENS Sinumerik 840 D
 Pdf (Print)
 Information request

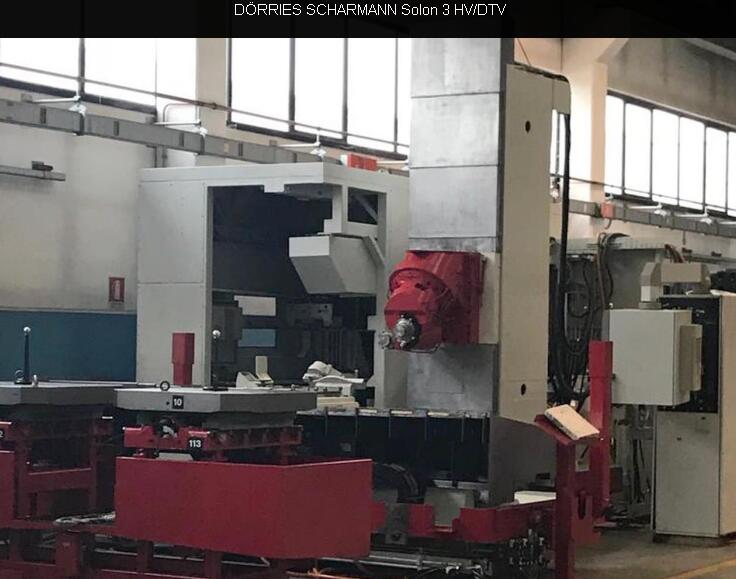

 DÖRRIES SCHARMANN Solon 3 HV/DTV
 8 Image(s)
Back
Technical data
Number of machines  2
Number of axis total  5
Longitudinal travel (X-axis)  1500 mm
Transversal travel (y axis)  1200 mm
Vertical travel (z axis)  1250 mm
Table divisions (B)  360x0.0001 °
A axis
Table speeds:
    up to  1 - 500 rpm
    number  2
    Length  1000 mm
    Width  1000 mm
    Transport weight  2000 kg
Tool changer:
Number of tools  161
Tool diameter  300 mm
Max. tool-weight  25 kg
Spindle nose:  HSK-A 100
Spindle speeds:
    stepless
       from  10 rpm
       up to  4000 rpm
Voltage 50 Hz 3x  400 Volt
Spindle motor  40 kW
Total power required  180 kW
Machine's weight about  50000 kg
Overall dimensions machine:
    Length  26600 mm
    Width  11500 mm
    Height  4200 mm
Various accessories:
Full splash cabin
Coolant system
Process controling device
Chip conveyor
Pallets: number  4
Set of toolholders
